BOTE(博特）TRC-CX-01F自动测斜仪遥测35米线
一、概述
TRC-CX-01F
型测斜仪采用数字式传感器作敏感元件自动记录处理的测斜仪器，用于深基坑开挖，地铁地基，公路地基，挡土墙，坝体及山体滑坡等工程方面土体内部位移变化的监测，是一种精密测量仪器，它在工程的应用对及时掌握工程的质量及保证工程的安全性发挥着积极的作用。整套仪器由测斜探头，测斜电缆，读数仪等部分组成。
BOTE(博特）TRC-CX-01F型测斜仪采用数字式传感器作敏感元件的仪器，它广泛应用于：深基坑开挖、地铁地基、公路地基、挡土墙、坝体及山体滑坡等工程方面土体内部位移变化的监测, 它是一种必配的测量仪器, 它在工程的应用对及时掌握工程的质量以及保证工程的安全性发挥着积极的作用。整套仪器由；读数仪、专用电缆、活动探头、数据通讯&处理软件等部分组成。

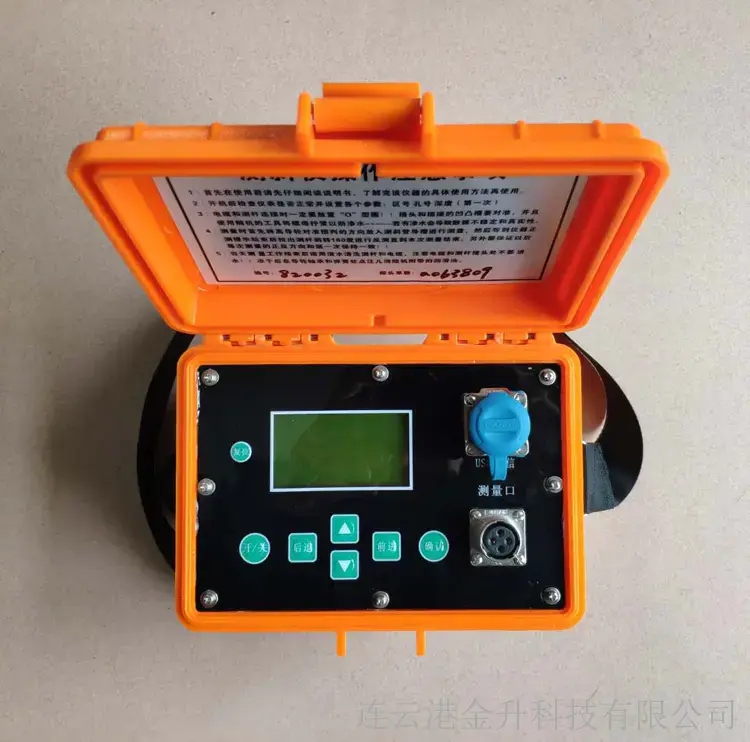

一、读数仪：
读数仪配有简洁而人性化的汉字操作界面，仪器内置超高分辨率 24 位 A/D 模数转换器、保证
其仪器的测量精度和高的分辨率，仪器还配置了海量内存、这样仪器能一次性存储足够多的测量数据。通过操作无线遥控器把测量的数据进行自动保存，通过 USB通讯口可将测量的数据上传到电脑中，并保存为 Execl数据文件供进一步的分析处理，由专用软件计算出位移工程值，并提供多种格式测量报表及位移曲线图。
① 孔号：范围1～99 号孔。
② 孔深：范围3m-250.0m；测量状态或补测状态显示正测或反测的深度。
③ 组号：范围1～99：每个孔可同时保存99 次（组）的测量数据。
海量存储：（可保存 99×99×9=8.8 万测次（组）的测量数据）
④ 区 号：范围1～9：测量的数据可分区域保存（该功能解决了一台仪器可同期
在几个工地的使用）。
⑤ 电池低电压提示： 低电量提示时应及时关闭仪器并充电。
⑥ 日期、时间：
⑦ 测斜探头输出的信号值（mv）：
⑧ 位移值（mm）：（步长为0.5米时）
二、技术参数（BOTE(博特）TRC-CX-01F自动测斜仪遥测35米线）
|
测量范围 |
±30° |
|
分辨率 |
0.01mm/500mm |
|
探头精度 |
±2mm/25m |
|
温度范围 |
-25℃~ ＋55℃ |
|
防渗水压力 |
2.0Mp |
|
抗震性 |
2000g |
|
导轮间距 |
500mm |
|
测头尺寸 |
￠28×690mm |
|
测头重量 |
2.6㎏ |
三、测斜专用电缆：
电缆是把探头和读数仪连结起来，它除了向内部加速度计传输信号外，还是探头测试
点的刻度尺和测头升降拉动的绳索。为了使电缆负重时消除电缆长度的变化，电缆采用了
特制的专用活动测斜电缆，电缆上每0.5m 间距有一标识。
四、活动探头：
探头内部装有高精度数字式加速度计，它具有极高的稳定性、并彻底消除了抗振难题、测头
上下有两组导轮，便于沿测斜导管的导槽升降滑动。测斜探头指标如下表:
测量范围
分辨率0.01mm/500mm
探头精度±2mm/25m
温度范围-25℃～+55℃
耐水压2.0MP
抗震性2000g
导轮间距500mm
测头尺寸φ28×690mm
测头重量2.6Kg
